가볍고 딱딱한 3K 평면 탄소섬유 튜브입니다.

제품 설명

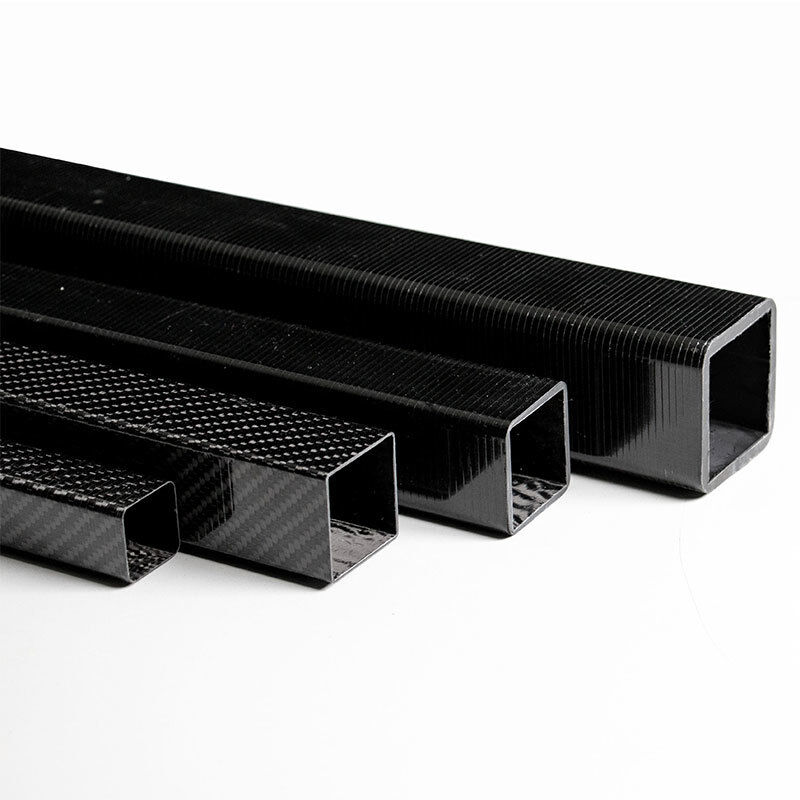

초경량 강성 3K 사각 탄소 섬유 튜브 | 맞춤형 사이즈 및 고강도

사각 탄소 섬유 튜브는 풀트루전 또는 압축 성형으로 제작된 사각형/직사각형 단면의 속이 빈 구조 프로파일입니다. 보강재로 연속 탄소 섬유(T300/T700 등급)를, 매트릭스로 에폭시 수지를 사용합니다. 원형 튜브에 비해 비틀림 강성이 40% 높고, 평면 장착 안정성이 뛰어나며, 밀리미터 이하의 치수 정확도를 제공하여 로봇 팔, 드론 프레임, 광학 플랫폼과 같은 모듈식 시스템에 이상적입니다.

당사의 고강도 사각 탄소 섬유 튜브는 단방향(UD) 탄소 섬유 프리프레그로 제작됩니다. 금속 튜브와 달리 탄소 섬유 튜브는 특정 용도에 맞게 설계된 특성을 제공하기 위해 다양한 각도로 배향된 섬유층으로 설계됩니다. 다양한 종류 또는 등급의 탄소 섬유 튜브와 다양한 외부 재료를 사용할 수 있습니다.

• 사각 탄소 섬유 튜브는 초경량 강성과 정밀한 맞춤형 사이즈를 제공하여 고성능 애플리케이션에 적합합니다.
• 주요 특징: ±0.1mm 공차, UV 방지 마감, 부식 방지 표면.
• 장점: 알루미늄보다 50% 가볍고, 강성이 4배 높으며, 유지보수가 필요 없습니다.
• 구조 프레임, 로봇 팔, 카메라 지지대에 이상적이며 강도와 효율성을 높입니다.

재료 및 제조

섬유 시스템

• 표준: T300 12K 단방향 + 3K 트윌 외부 레이어 (가시적인 탄소 직조)
• 고강도: T700 12K 전체 단방향, 모듈러스 18% 증가
• 고강성: M40J 6K 하이브리드 레이업으로 정밀 광학 빔 구현

수지 시스템

• 표준 에폭시: 작동 온도 -40°C ~ 120°C
• 고온 에폭시: Tg 180°C, 단기 200°C 내성_{난연 에폭시: UAV 배터리 트레이/철도 운송용 UL94-V0}공정
• 고온 풀트루전: 3-6m 길이의 이음매 없는 길이, 직선도 ≤0.2mm/m

진공 압축 성형: 치수 공차 ±0.05mm

• 2차 CNC 가공: 슬롯 밀링, 드릴링, 나사산 가공, 알루미늄 인서트
• 표면 마감
• 3K 트윌 + 무광/유광 UV 코팅

무광 블랙 PU 페인트 (광학용 비반사)

• 접착 결합을 위한 양극 산화 처리된 내부 벽
• 기술 데이터 시트
• 제조 방법:
